ข้อมูลจำเพาะและการทดสอบประสิทธิภาพท่อและข้อต่อฟลูออโรโพลีเมอร์ PFA

►ข้อมูลจำเพาะ

FIT-ONE ได้รับการออกแบบโดยคำนึงถึงความเรียบง่ายและง่ายต่อการติดตั้ง โดย ช่วยแก้ไขข้อบกพร่องที่ข้อต่อประเภทบานออกมีร่วมกัน นั่นคือ การขาดความต้านทาน

อุณหภูมิการทำงานสูงสุด: 392°F (แตกต่างกันไปตามวัสดุของแหวนอัด)
แรงดันใช้งานสูงสุด: 101.5 Psi G
ของเหลวที่ใช้ได้: ของเหลว
วัสดุท่อที่ใช้ได้: PFA หรือ PTFE
วัสดุของน็อต: PFA
วัสดุของตัวเครื่อง: PFA หรือ PTFE

การพัฒนาอุปกรณ์ปฏิวัติวงการนี้เป็นไปได้ด้วยรูปแบบธุรกิจของเรา ซึ่งเปิดตัวคุณลักษณะต่อไปนี้:

►ความต้านทานแรงดึงสูงทำให้ติดตั้งได้อย่างน่าเชื่อถือ

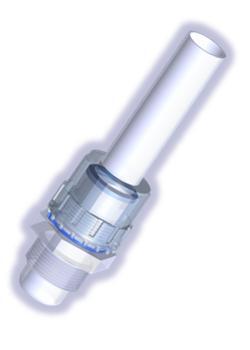

ข้อต่อ PFA แบบแหวนบีบอัด FIT-ONE ถือเป็นวิธีแก้ไขที่สมบูรณ์แบบสำหรับข้อบกพร่องของข้อต่อแบบบานทั่วไป

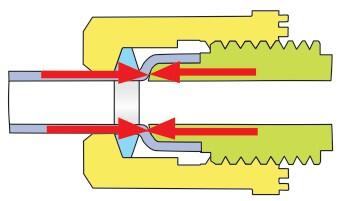

วงแหวนบีบอัดจับท่ออย่างแน่นหนา จึงต้านทานแรงดึงได้สูง

น็อตสกรูจะกดวงแหวนอัดเมื่อขันเข้ากับตำแหน่งที่กำหนด เพื่อรักษาการเชื่อมต่อระหว่าง ท่อ PFA และ ข้อต่อตัว PFA

►การสูญเสียแรงดันของเหลวเพียงเล็กน้อยและการเปลี่ยนของเหลวได้ง่าย

น็อตยึดแรงบิดต่ำช่วยรักษาเส้นทางไหลของของเหลว ลดการสูญเสียแรงดันของของเหลวและลดปริมาณของเหลวตกค้าง

เป็นผลให้การเปลี่ยนของเหลวสามารถทำได้อย่างง่ายดาย

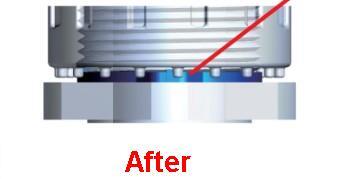

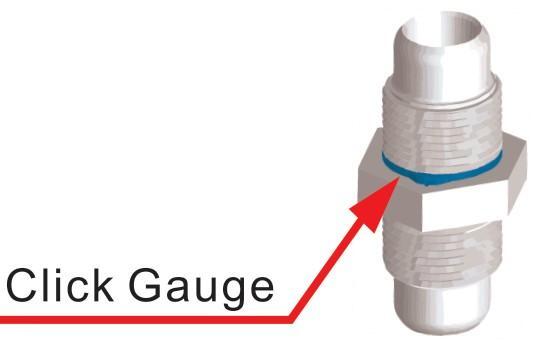

► Click-Gauge เป็นตัวเตือนการยึด

Click-Gauge จะระบุตำแหน่งการยึดที่เหมาะสมที่สุด ช่วยเพิ่มประสิทธิภาพการติดตั้งโดยไม่ทำให้อุปกรณ์เสียหาย

เมื่อขันน็อตเข้ากับตำแหน่งที่เหมาะสมที่สุดของตัวเครื่องแล้ว เกจวัดจะแจ้งให้ผู้ปฏิบัติงานทราบโดยใช้การสั่นหรือเสียง

► ชุด ประกอบ FIT-ONE PFA

• FIT-ONE รับประกันความเรียบง่ายในการใช้งานและความปลอดภัยสูงสุดในการใช้งาน
• ข้อต่อ PFA ให้ความยืดหยุ่นสูงต่อแรงตึงสูง และรักษาการเชื่อมต่อให้แน่นหนาแม้ว่าท่อจะยืดออกสองเท่าก็ตาม
• การตรวจสอบย้อนกลับได้อย่างสมบูรณ์สำหรับผลิตภัณฑ์ทุกชิ้น
• ปรับแต่งได้เต็มที่เพื่อตอบสนองทุกความต้องการของคุณ
• ซื้อเวลาอันมีค่าในการตอบสนองในกรณีที่เกิดเหตุการณ์ที่ไม่พึงประสงค์
• การทดสอบวงจรกรดซัลฟิวริก 98% ที่อุณหภูมิสูงโดยไม่มีการรั่วไหล
• ประสิทธิภาพที่ยอดเยี่ยมพร้อมกับการออกแบบที่เรียบง่าย
• ประหยัดเวลาและกำลังคนมากขึ้นด้วยประแจพิเศษ ส่วนประกอบ และเครื่องมือประกอบ

1. แหวนรัด

2. น็อต PFA

3. ข้อต่อ PFA

4. ท่อ PFA

5. ปืนลมร้อน

6. เครื่องมือแฟลร์

► การประกอบ   วิธีการสำหรับ อุปกรณ์ฟิตติ้งชนิดบานเกล็ด PFA FIT-ONE

1. ตัด   ท่อ PFA   ให้ทั่วด้วยเครื่องตัดท่อ

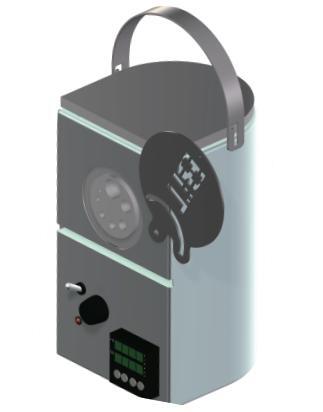

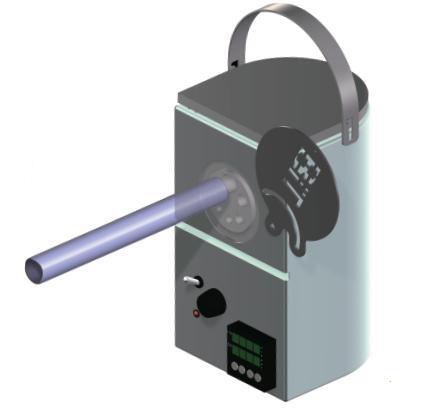

  2. เปิดเครื่องและตั้งเครื่องทำความร้อนในอุณหภูมิที่เหมาะสม

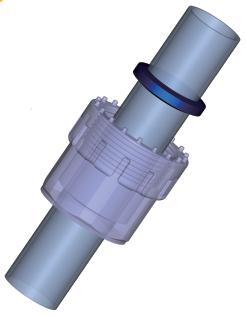

  3. ใส่ถั่วและ   แหวนบีบอัด   ถึง อี​   PF A Tube ตามลำดับครับ

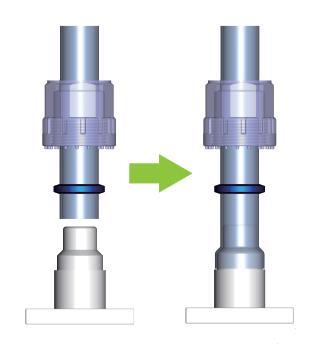

  4. หลังจากถึงอุณหภูมิที่ตั้งไว้แล้ว ให้ใส่ PFA Tub เข้าไป   เข้าช่องผสมพันธุ์ ถอดออกในเวลาที่เหมาะสม

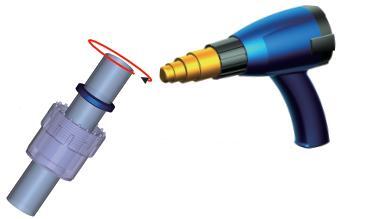

*ทางเลือก: ปืนลมร้อน เมื่อใช้ ปืน ลมร้อน ให้ทำความร้อนท่อให้ถึง 320ºC และหมุน ท่อ PFA ไปทาง   เพื่อให้ความร้อนกระจายสม่ำเสมอ

  5. ใส่เครื่องมือขยายท่อเข้าไปใน ท่อ PFA ทันที และถอดออกเมื่อเย็นลง

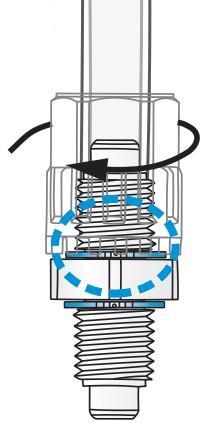

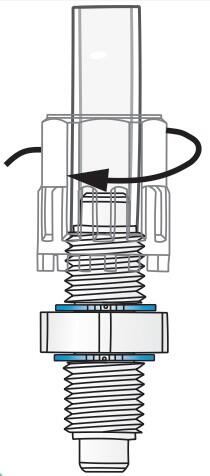

6. ใส่ท่อเข้าใน อุปกรณ์ต่อและขันน็อตจนกระทั่งขาของน็อตสัมผัสกับเกจวัดคลิก

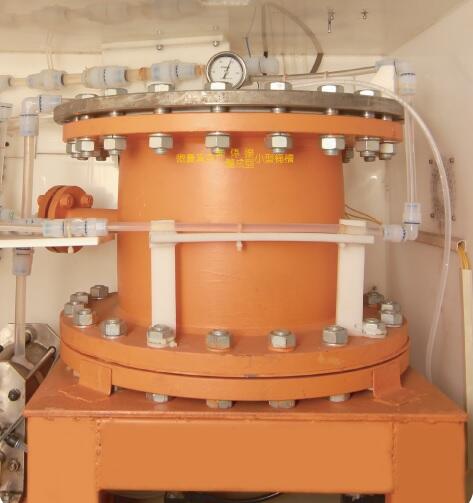

►ทดสอบกรดซัลฟิวริก 98% ที่อุณหภูมิ 150°C

• พร้อม ถังไมโครแวคคั่มแบบไม่เชื่อม
• ทดสอบกรดซัลฟิวริก 98% ที่อุณหภูมิ 150°C
• ความจุ 200L ~ 500L
• แรงดันใช้งานสูงสุด 10 ^-1 มิลลิบาร์ ที่ 25°C
• ถังซับ PFA แบบฉีดขึ้นรูป ไม่มีรอยเชื่อม

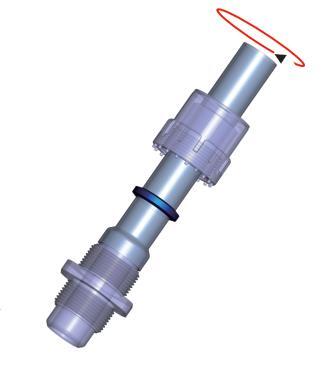

► การทดสอบแรงดึงของอุปกรณ์ PFA

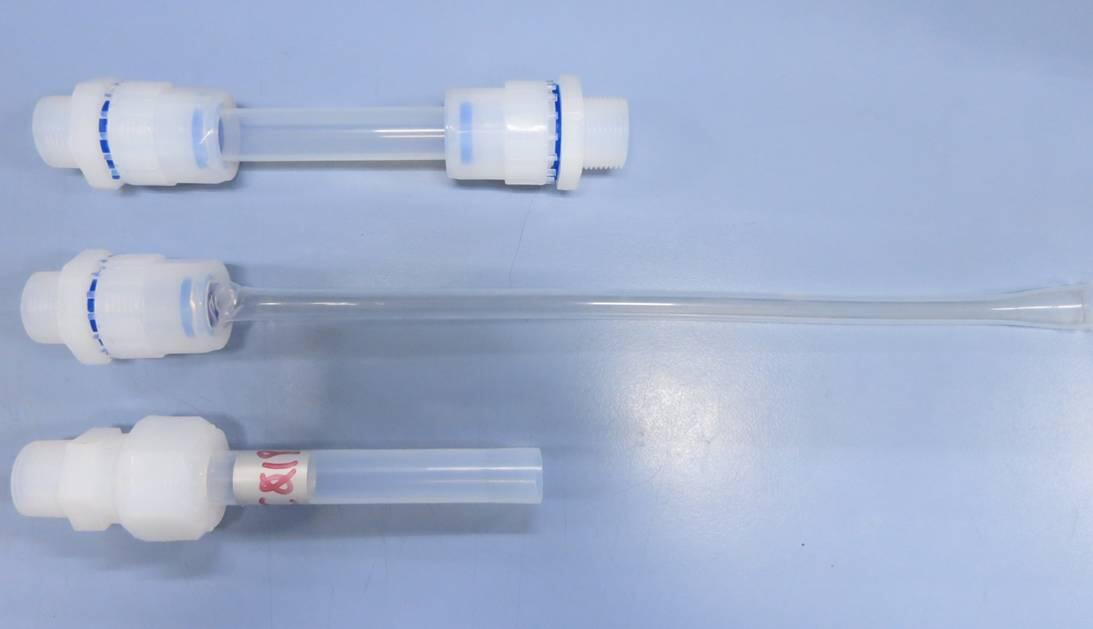

• ท่อ PFA จะถูกดึงและยืดออกยาวขึ้นสองเท่าก่อนที่จะหลุดออก
• ประสิทธิภาพที่ยอดเยี่ยมในการต้านทานแรงดัน



► ความต้านทานแรงดัน/ความแข็งแรงเชิงกลของอุปกรณ์ PFA

• การทดสอบการระเบิดของแรงดันไฮดรอลิก (มาตรฐาน SEMI-F10)
• ข้อต่อฟลูออโรโพลีเมอร์ FIT-ONE ยังคงเชื่อมต่อได้ดีภายใต้แรงดันสูง แม้ว่าท่อจะระเบิดก็ตาม
• ท่อ PFA ของ BUENO   ยังคงมีความหนาของผนังที่สม่ำเสมอหลังการระเบิด

* เราขอสงวนสิทธิ์ในการแก้ไข ตีความการออกแบบ ข้อมูล และ/หรือข้อมูลจำเพาะของเนื้อหาทั้งหมดโดยไม่ต้องแจ้งให้ทราบล่วงหน้า*
